Como Fazer o Inclinômetro
Depois de muitas
pesquisas e testes, chegou-se a este resultado, simples, fácil e barato de se
fazer.
Você precisará

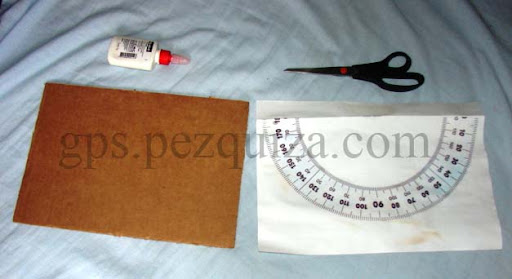

imprimir o transferidor que está logo abaixo, melhor que ele seja impresso em
um tamanho que ocupe o máximo possível uma folha A4:
Corte a parte reta do transferidor o mais rente possível, e preste atenção às
marcas horizontais que indicam o meio do transferidor, faça uma marca vertical
para identificar o meio exato do transferidor, é o local onde você colocará uma
linha para servir de pêndulo para o transferidor.
Veja abaixo o exemplo do transferidor colado no papelão para dar mais firmeza
no “equipamento”. Note que na marca de meio do transferidor foi colocado um
prego onde será amarrado o pêndulo.

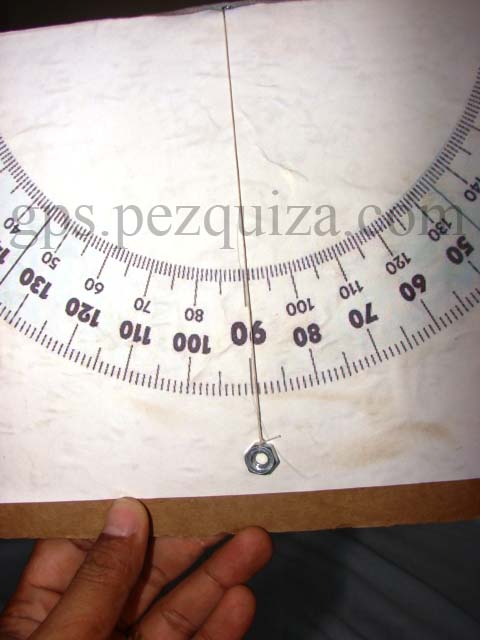

Inclinômetro pronto, já com o pêndulo colocado, note que a linha tem que passar
pelo meio exato do transferidor para que ele marque o valor de elevação com
precisão.
Como Usar o Inclinometro
Agora vamos ao
modo de utilização do equipamento, vá até este artigo calcular os dados de
apontamento da antena para o satélite que você deseja: (AQUI)
Preste
bastante atenção primeiro ao dado elevação que você obteve no aplicativo

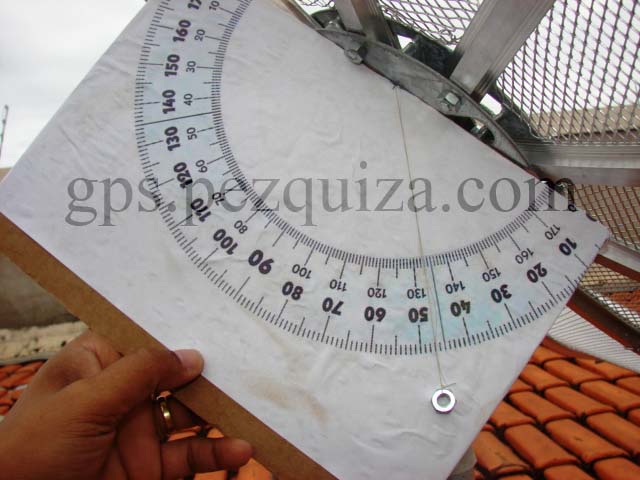

dishpointer, neste exemplo, para o B4, 47º, com este dado é só colocar o
inclinômetro na base da antena parabólica e ajuste o fuso da antena até que ela
fique na elevação correta, veja abaixo o exemplo.
Uma dica
importante para as antenas Banda C é que a elevação/inclinação na base da
antena é elevação/inclicação do LNBF, então, o LNBF deve estar colocado o mais
paralelo possível à base da antena, para que o apontamento obtenha o maior
sucesso possível.
Agora com o
dado azimute e atento à linha traçada pelo dishpointer, aponte sua antena na
direção indicada pelo aplicativo e mande o receptor fazer uma busca cega, se
você colocou sua antena na direção correta o receptor vai achar alguns canais,
daí é só fazer o ajuste fino da antena.
É bom acessar
o site BrasilSat
Digital para verificar se os canais encontrados são mesmo do satélite
que você procura ou de algum satélite que esteja próximo.
A configuração do LNBF
no receptor também é importante, veja:
LNBF
Multiponto: 5150/5750
LNBF
Monoponto: 5750 ou 5150, dependendo do receptor pode haver inversão de
polaridade, os canais verticais podem ser marcados como horizontais no momento
da sintonia, e vice-versa.
Gostou do nosso site e dos nossos artigos?! Curta, Compartilhe, Comente, acompanhe nosso site no facebook e no Twitter, não custa nada para você e vale muito para o nosso trabalho.
Postagem feita originalmente
no site: gps.pezquiza.com
O defeito foi não diminuir 22º
ResponderExcluirEste comentário se destina a pessoas que farão elas mesmas a fixação de antenas, seu apontamento, atualização, teste se turners estão queimados, recovery, etc..
Depois de exaustivas tentativas o fato de ter solucionado, descoberto qual era o defeito; volto para agradecer e contribuir.
Pessoas que farão elas mesmas a instalação; comprando kit de antenas (Ciriaco vendas@antenaparabolicabandaku.com.br, ); o receptor, cabos, multimetro, etc saibam que:
O defeito era no apontamento das antenas!!!!! Daí que intensidade de sinal dava 45% e qualidade 10% no beepdor do receptor Aza com o sinal sonoro intermitente.
Pois nas antenas offset (60cm de chapa) deve ser diminuído 22º basicamente, do ângulo de elevação que o dishpoint indicar para a sua residência. www.dishpointer.com/
Créditos a todos os blogs como este do Dag e especialmente ao blog http://gps.pezquiza.com/satelite/apontamento-de-antenas-offset-tem-diferenca-na-elevacao/ quando neste após dezenas de procedimentos para descobrir qual o defeito (o receptor aza indicava 45% de intensidade e 10% de qualidade. Nestas circunstancias com o beepdor ligado- no Aza vide “system config”, - o som é intermitente e quando a antena está correta a faixa indicativa passa para (no meu caso) 90% e 72/75% e o sinal do beepdor fica intenso e continuo e)
Foi naquele blog que li
“Quando você for apontar antenas offset usando o método do transferidor que ensinamos aqui, deve diminuir 22 graus do valor calculado pelo Dishpointer para a elevação.
Você não precisa continuar a ler este extenso comentário com um histórico dos procedimentos se levar em conta as informações que encontramos na internet relacionadas aos receptores; mais a acima postada referente aos 22º
Eu não sabia disso. – A diferença na elevação das antenas off set para menos de 22º do que indica o Dishpoint.
Essa diminuição é considerável se levar em conta que para os 56,6º que deu para o Hispasat e 51,8º que deu para Starone. Imagine o quanto a inclinação do prato da antena diminui. Para antenas focais ( com o LNB apontado para o centro como nas antenas teladas e outras de mesmo desenho; é que serve a elevação que o dishpoint estabelece e o uso de transferidores escolares se aplica sem redução dos 22º aproxim.)
Usei as dicas de transferidores escolares e havia adquirido um localizador (finder) de satélites muito simples. Aqueles que não indicam por uma faixa luminosa o valor da intensidade e a qualidade do sinal como são os profissionais e também o Azamerica faz. Não precisava dele pois no caso do Aza ele tem essa ferramenta no “system config” – “outro” - beepdor.
Alem disso nas antenas offset de 60 cm, têm marcados os graus do apontamento que já levam em conta esses 22º a menos ( O prato fica menos inclinado) No suporte estão gravados uma escala dos ângulos para ficar de acordo com os que o Dishpoint determina. Quero dizer se o Dish indicar, por exemplo, um ângulo de 60º na elevação; tem esse grau marcado no suporte da antena. E para outras como no caso do Hispa que para meu local deu em 56,6º dá para aproximá-la sem precisar usar transferidores.
Como o ângulo de elevação para captar o sinal é milimétrico; o prato da antena colocado no ângulo que o Dishpoint indicar cujo ângulo está gravado no suporte da antena (a maioria delas vem com isso) já será o ponto ideal para captar o sinal com intensidade e com o uso do próprio receptor o ajuste fino poderá ser realizado se tiver o beepdor ligado (veja em “sistem config”; “outros” beepdor ligado
Para tal levei para o telhado alem do deco, uma velha e pesada TV de 14” que foi conectada ao deco com o cabo RCA que vem com ele e ali fiz os milimétricos ajustes finos e consegui os 90/75% respectivos.
